三星推 8nm 射频芯片制程，抢攻 5G 领域

6 月 15 日消息 三星电子上周高调宣布开发出 8nm 射频（RF）芯片制程技术，希望抢攻 5G 领域晶圆代工订单。
据悉，三星开发了一种独特的 8nm 射频专用架构，名为 RFextremeFET (RFeFET?)，可以显着改善射频特性，同时使用更少的功率。
与 14nm RF 相比，三星的 RFeFET 补充了数字 PPA 缩放并同时恢复了模拟 / RF 缩放，从而实现了高性能 5G 平台。此外，新的 8nm RF 芯片可提高 35% 的效率且减少 35% 的面积。
据 Newsis 等消息，三星计划以 8nm RF 晶圆代工工艺技术服务，以此抢攻 5G 领域。
据介绍，三星这种尖端的代工技术有望提供“单芯片解决方案”，专门用于支持多通道和多天线芯片设计的 5G 通信。三星的 8nm 射频平台扩展有望将公司在 5G 半导体市场的领先地位从低于 6GHz 扩展到毫米波应用。

IT之家科普：射频 (Radio Frenquency) 和来自英文直译。其中射频最早的应用就是 Radio—— 无线广播 (FM/AM)，迄今为止这仍是射频技术乃至无线电领域最经典的应用。
射频简称 RF 射频就是射频电流，是一种高频交流变化电磁波，为是 Radio Frequency 的缩写，表示可以辐射到空间的电磁频率，频率范围在 300KHz～300GHz 之间。
每秒变化小于 1000 次的交流电称为低频电流，大于 10000 次的称为高频电流，而射频就是这样一种高频电流。高频 (大于 10K); 射频 (300K-300G) 是高频的较高频段；微波频段 (300M-300G) 又是射频的较高频段。

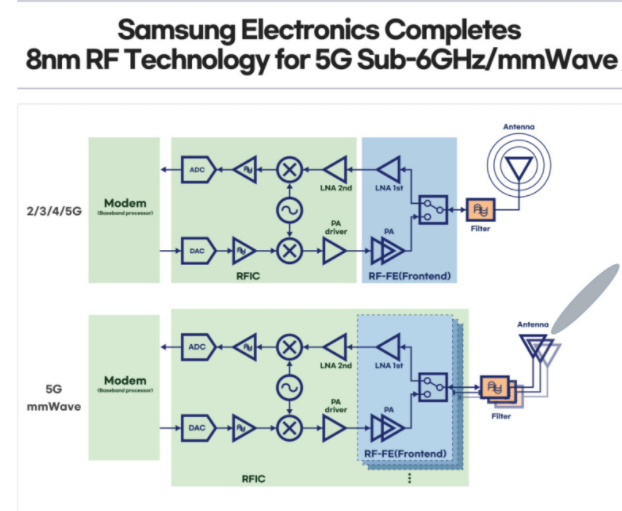

射频芯片指的就是将无线电信号通信转换成一定的无线电信号波形，并通过天线谐振发送出去的一个电子元器件，也就是是能够将射频信号和数字信号进行转化的芯片。它包括 RF 收发机、功率放大器（PA）、低噪声放大器（LNA）、滤波器、射频开关、天线调谐开关等。
众所周知，手机等移动终端中最重要的核心部件便是射频芯片和基带芯片等。射频芯片负责射频收发、频率合成、功率放大；基带芯片负责信号处理和协议处理。
射频：一般是信息发送和接收的部分；
基带：一般是信息处理的部分；
电源管理：一般是节电的部分，对手机来说相当重要；
外设：一般包括 LCD，键盘，外壳等；
软件：一般包括系统、驱动、中间件、应用。
